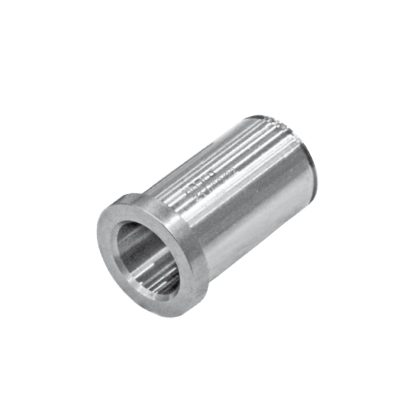

HASCO Guide Bush
Z1101/l1xd1
690 + 70 HV30
~ 1.0401
~ DIN 16716-E
Guide bush, headed
Z1101/l1xd1
690 + 70 HV30
~ 1.0401
~ DIN 16716-E
Guide bush, headed

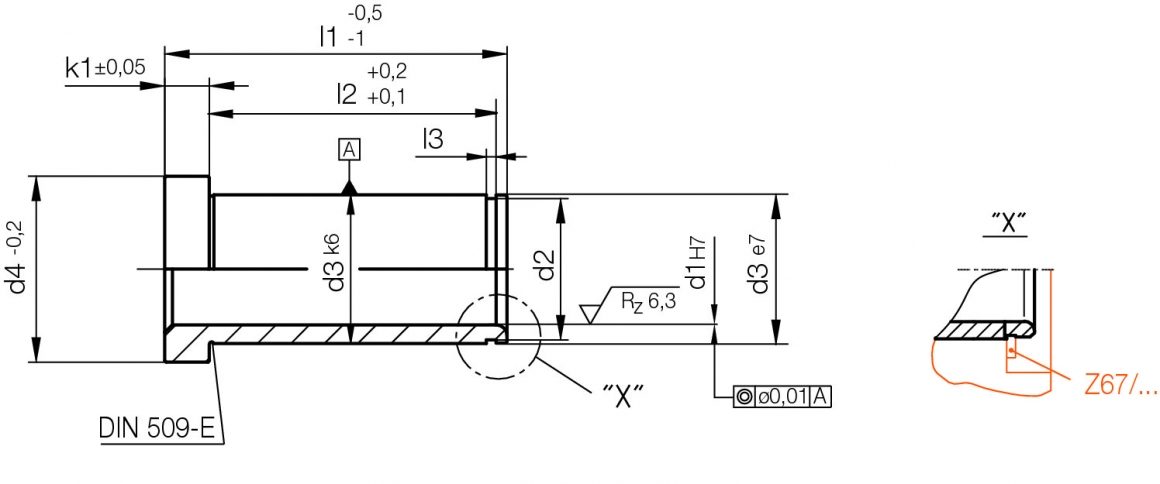

| k1 | l3 | l2 | d4 | d3 | d2 | l1 | d1 | Product |
| 6 | 1,3 | 37,3 | 25 | 20 | 19 | 46 | 15 | Z1101/46x15 |
| 31 | 26 | 24,9 | 20 | Z1101/46x20 | ||||
| 47,3 | 25 | 20 | 19 | 56 | 15 | Z1101/56x15 | ||
| 1,6 | 46,6 | 35 | 30 | 28,6 | 22 | Z1101/56x22 | ||
| 1,3 | 57,3 | 31 | 26 | 24,9 | 66 | 20 | Z1101/66x20 | |
| 1,6 | 56,6 | 35 | 30 | 28,6 | 24 | Z1101/66x24 | ||
| 66,6 | 76 | 22 | Z1101/76x22 | |||||
| 76,6 | 86 | 24 | Z1101/86x24 |
