Mold Parts

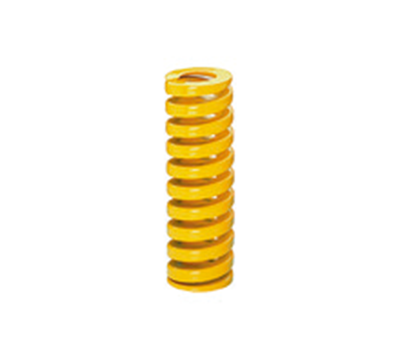

Compression spring, extra strong

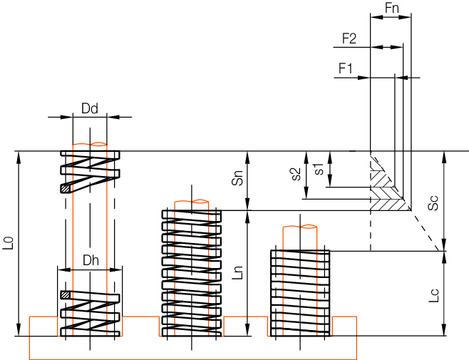

| F2 | F1 | R | Fn | Sn | Sc | S2 | S1 | Ln | Lc | Dd | Dh | L0 | Product |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 185,6 | 139,2 | 36,8 | 232 | 6,25 | 7,7 | 5 | 3,75 | 18,75 | 17,3 | 5 | 10 | 25 |
Z613/10x25
|
| 185,6 | 139,2 | 27,9 | 232 | 8 | 10,6 | 6,4 | 4,8 | 24 | 21,4 | 5 | 10 | 32 |
Z613/10x32
|
| 180 | 135 | 23,7 | 225 | 9,5 | 12,6 | 7,6 | 5,7 | 28,5 | 25,4 | 5 | 10 | 38 |
Z613/10x38
|
| 168,8 | 126,6 | 19,2 | 211 | 11 | 13,8 | 8,8 | 6,6 | 33 | 30,2 | 5 | 10 | 44 |
Z613/10x44
|
| 168,8 | 126,6 | 16,5 | 211 | 12,75 | 16,2 | 10,2 | 7,65 | 38,25 | 34,8 | 5 | 10 | 51 |
Z613/10x51
|
| 168,8 | 126,6 | 13,2 | 211 | 16 | 20,4 | 12,8 | 9,6 | 48 | 43,6 | 5 | 10 | 64 |
Z613/10x64
|
| 165,6 | 124,2 | 10,9 | 207 | 19 | 25,2 | 15,2 | 11,4 | 57 | 50,8 | 5 | 10 | 76 |
Z613/10x76
|
| 158,4 | 118,8 | 2,6 | 198 | 76,25 | 111 | 61 | 45,75 | 228,75 | 194 | 5 | 10 | 305 |
Z613/10x305
|
