Mold Parts

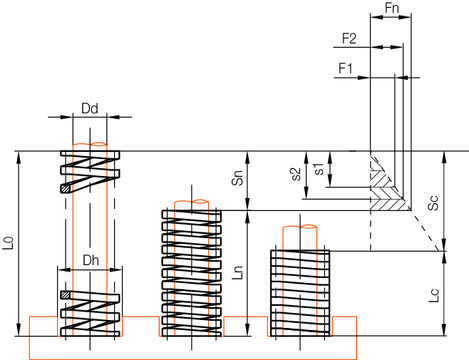

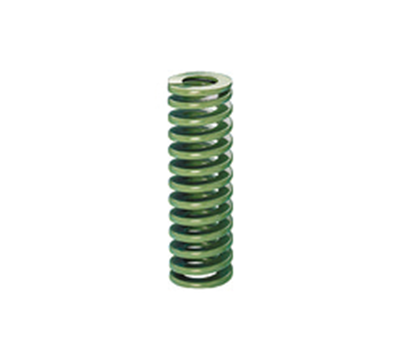

Compression spring, light
| R | F2 | S2 | F1 | S1 | Fn | Sn | Sc | Ln | Lc | Dd | Dh | L0 | Product |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 80 | 8 | 60 | 6 | 100 | 10 | 13,5 | 15 | 11,5 | 5 | 10 | 25 |
Z610/10x25
|
| 8,5 | 87,2 | 10,24 | 65,4 | 7,68 | 109 | 12,8 | 17,5 | 19,2 | 14,5 | 5 | 10 | 32 |
Z610/10x32
|
| 6,8 | 82,4 | 12,16 | 61,8 | 9,12 | 103 | 15,2 | 20,8 | 22,8 | 17,2 | 5 | 10 | 38 |
Z610/10x38
|
| 6 | 84,8 | 14,08 | 63,6 | 10,56 | 106 | 17,6 | 23,9 | 26,4 | 20,1 | 5 | 10 | 44 |
Z610/10x44
|
| 5 | 81,6 | 16,32 | 61,2 | 12,24 | 102 | 20,4 | 28,9 | 30,6 | 22,1 | 5 | 10 | 51 |
Z610/10x51
|
| 4,3 | 88 | 20,48 | 66 | 15,36 | 110 | 25,6 | 36,1 | 38,4 | 27,9 | 5 | 10 | 64 |
Z610/10x64
|
| 3,2 | 77,6 | 24,32 | 58,2 | 18,24 | 97 | 30,4 | 43,2 | 45,6 | 32,8 | 5 | 10 | 76 |
Z610/10x76
|
| 1,1 | 107,2 | 97,6 | 80,4 | 73,2 | 134 | 122 | 178 | 183 | 127 | 5 | 10 | 305 |
Z610/10x305
|
