Mold Parts

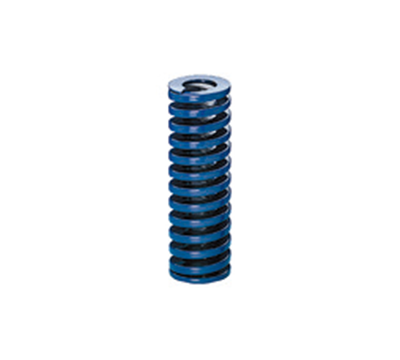

Compression spring, medium

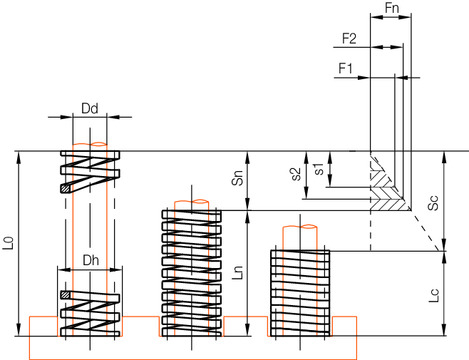

| R | F2 | S2 | F1 | S1 | Fn | Sn | Sc | Ln | Lc | Dd | Dh | L0 | Product |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 120,3 | 7,52 | 90,2 | 5,64 | 150 | 9,4 | 10,2 | 15,6 | 14,8 | 5 | 10 | 25 |
Z611/10x25
|
| 13 | 124,8 | 9,6 | 93,6 | 7,2 | 156 | 12 | 14,2 | 20 | 17,8 | 5 | 10 | 32 |
Z611/10x32
|
| 11,9 | 136,1 | 11,44 | 102,1 | 8,58 | 170 | 14,3 | 16,8 | 23,7 | 21,2 | 5 | 10 | 38 |
Z611/10x38
|
| 10,3 | 136 | 13,2 | 102 | 9,9 | 170 | 16,5 | 19,4 | 27,5 | 24,6 | 5 | 10 | 44 |
Z611/10x44
|
| 8,9 | 136 | 15,28 | 102 | 11,46 | 170 | 19,1 | 23,4 | 31,9 | 27,6 | 5 | 10 | 51 |
Z611/10x51
|
| 7,5 | 144 | 19,2 | 108 | 14,4 | 180 | 24 | 28,2 | 40 | 35,8 | 5 | 10 | 64 |
Z611/10x64
|
| 5,3 | 120,8 | 22,8 | 90,6 | 17,1 | 151 | 28,5 | 34,2 | 47,5 | 41,8 | 5 | 10 | 76 |
Z611/10x76
|
| 1,6 | 145,9 | 91,2 | 109,4 | 68,4 | 183 | 114 | 134 | 191 | 171 | 5 | 10 | 305 |
Z611/10x305
|
