Mold Parts

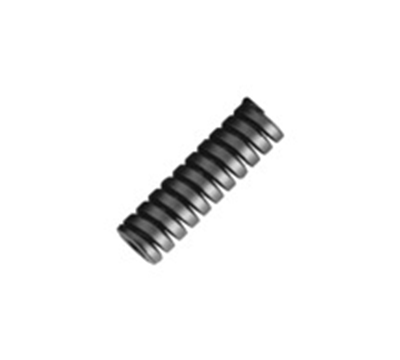

Compression spring, with square wire profile

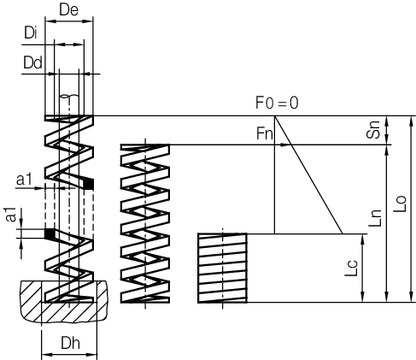

| Fn | Sn | Ln | Lc | a1 | De | Dh | Dd | Di | L0 | Product |
|---|---|---|---|---|---|---|---|---|---|---|
| 167 | 7,4 | 12,6 | 11,5 | 1,5 | 10 | 10,9 | 6,1 | 7 | 20 |
Z64/7x20
|
| 284 | 5,8 | 14,2 | 13,5 | 2 | 11,5 | 12,4 | 6,6 | 7,5 | 20 |
Z64/7,5x20
|
| 412 | 12,5 | 37,5 | 33 | 2,5 | 14 | 15,1 | 7,9 | 9 | 50 |
Z64/9x50
|
| 510 | 10,4 | 21,6 | 19,8 | 2,5 | 14,5 | 15,6 | 8,4 | 9,5 | 32 |
Z64/9,5x32
|
| 1570 | 7,2 | 37,8 | 36,5 | 4 | 17,5 | 18,6 | 8,3 | 9,5 | 45 |
Z64/9,5x45
|
| 1720 | 10,6 | 39,4 | 36,5 | 4 | 19 | 20,1 | 9,8 | 11 | 50 |
Z64/11x50
|
| 1570 | 9,8 | 35,2 | 32,5 | 4 | 19,5 | 20,6 | 10,4 | 11,5 | 45 |
Z64/11,5x45
|
| 1280 | 11 | 34 | 32 | 4 | 21 | 22,3 | 11,7 | 13 | 45 |
Z64/13x45
|
| 5300 | 14,5 | 83,5 | 81 | 7 | 28 | 29,4 | 12,6 | 14 | 98 |
Z64/14x98
|
| 1100 | 24,6 | 58,4 | 55 | 4 | 23 | 24,3 | 13,7 | 15 | 83 |
Z64/15x83
|
