Mold Parts

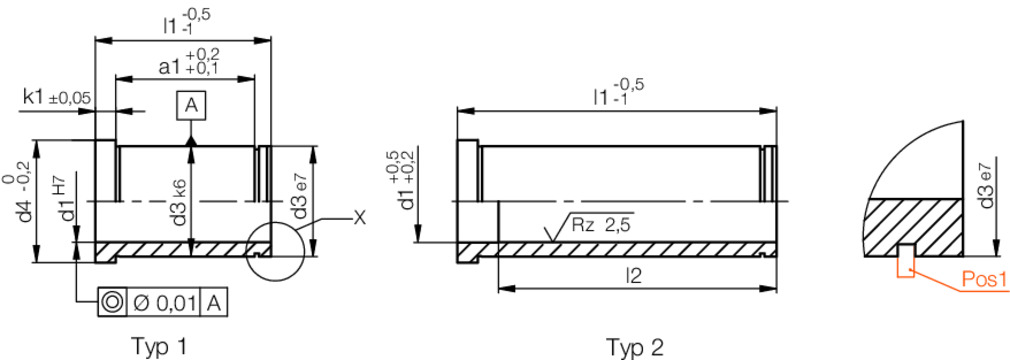

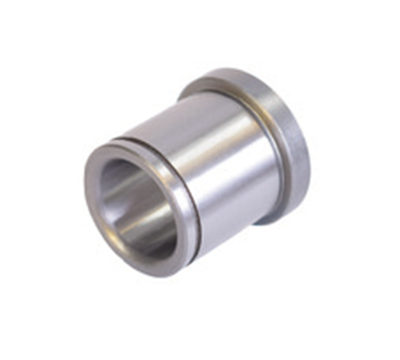

Guide bush, headed
| Pos1 | Typ | k1 | a1 | l2 | d4 | d3 | d2 | l1 | d1 | Product |
|---|---|---|---|---|---|---|---|---|---|---|
| - | 1 | 3 | - | 9 | 16 | 14 | - | 9 | 9 |
Z11/9x9
|
| - | 1 | 3 | - | 9 | 16 | 14 | - | 9 | 10 |
Z11/9x10
|
| Z67/14x1 | 1 | 3 | 5,5 | 12 | 16 | 14 | - | 12 | 9 |
Z11/12x9
|
| Z67/14x1 | 1 | 3 | 5,5 | 12 | 16 | 14 | - | 12 | 10 |
Z11/12x10
|
| Z67/14x1 | 1 | 3 | 10,5 | 17 | 16 | 14 | - | 17 | 9 |
Z11/17x9
|
| Z67/14x1 | 1 | 3 | 10,5 | 17 | 16 | 14 | - | 17 | 10 |
Z11/17x10
|
| Z67/14x1 | 1 | 3 | 15,5 | 22 | 16 | 14 | - | 22 | 9 |
Z11/22x9
|
| Z67/14x1 | 1 | 3 | 15,5 | 22 | 16 | 14 | - | 22 | 10 |
Z11/22x10
|
| Z67/14x1 | 1 | 3 | 20,5 | 27 | 16 | 14 | - | 27 | 9 |
Z11/27x9
|
| Z67/14x1 | 1 | 3 | 20,5 | 27 | 16 | 14 | - | 27 | 10 |
Z11/27x10
|
| Z67/14x1 | 1 | 3 | 29,5 | 36 | 16 | 14 | - | 36 | 9 |
Z11/36x9
|
| Z67/14x1 | 1 | 3 | 29,5 | 36 | 16 | 14 | - | 36 | 10 |
Z11/36x10
|
| Z67/14x1 | 1 | 3 | 39,5 | 46 | 16 | 14 | - | 46 | 9 |
Z11/46x9
|
| Z67/14x1 | 1 | 3 | 39,5 | 46 | 16 | 14 | - | 46 | 10 |
Z11/46x10
|
| Z67/14x1 | 2 | 3 | 49,5 | 46 | 16 | 14 | 9,2 | 56 | 9 |
Z11/56x9
|
| Z67/14x1 | 2 | 3 | 49,5 | 46 | 16 | 14 | 10,2 | 56 | 10 |
Z11/56x10
|
| Z67/14x1 | 2 | 3 | 59,5 | 46 | 16 | 14 | 9,2 | 66 | 9 |
Z11/66x9
|
| Z67/14x1 | 2 | 3 | 59,5 | 46 | 16 | 14 | 10,2 | 66 | 10 |
Z11/66x10
|
