Mold Parts

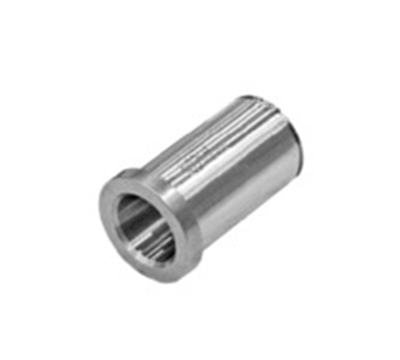

Guide bush, headed

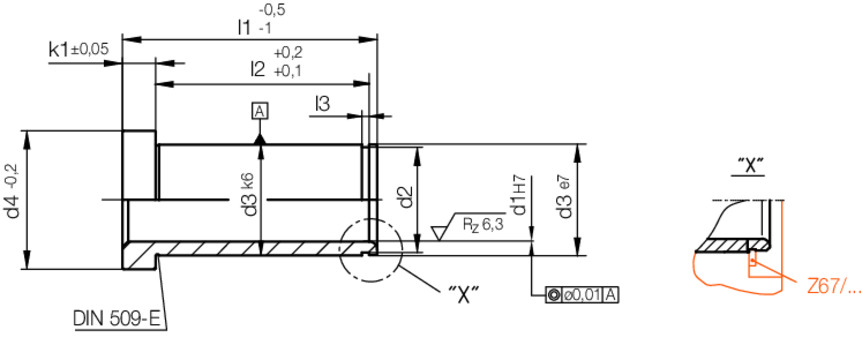

.jpeg "guide-bush-headed-z1101-l1xd1-2")
| k1 | l3 | l2 | d4 | d3 | d2 | l1 | d1 | Product |
|---|---|---|---|---|---|---|---|---|
| 6 | 1,3 | 37,3 | 25 | 20 | 19 | 46 | 15 |
Z1101/46x15
|
| 6 | 1,3 | 37,3 | 31 | 26 | 24,9 | 46 | 20 |
Z1101/46x20
|
| 6 | 1,3 | 47,3 | 25 | 20 | 19 | 56 | 15 |
Z1101/56x15
|
| 6 | 1,6 | 46,6 | 35 | 30 | 28,6 | 56 | 22 |
Z1101/56x22
|
| 6 | 1,3 | 57,3 | 31 | 26 | 24,9 | 66 | 20 |
Z1101/66x20
|
| 6 | 1,6 | 56,6 | 35 | 30 | 28,6 | 66 | 24 |
Z1101/66x24
|
| 6 | 1,6 | 66,6 | 35 | 30 | 28,6 | 76 | 22 |
Z1101/76x22
|
| 6 | 1,6 | 76,6 | 35 | 30 | 28,6 | 86 | 24 |
Z1101/86x24
|
