Mold Parts

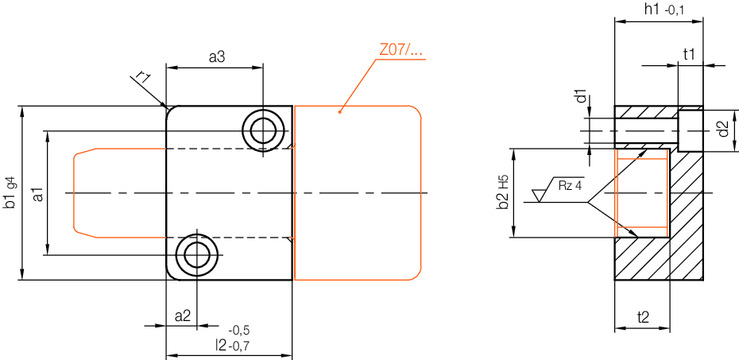

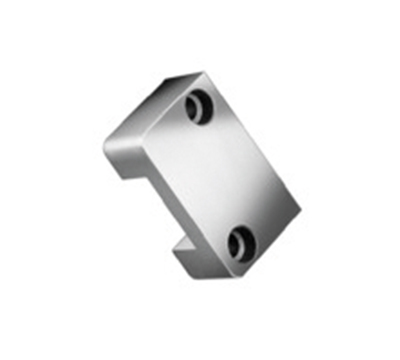

Guide retainer, rectangular
| r1 | h1 | t2 | t1 | a3 | a2 | a1 | b1 | d2 | d1 | l2 | b2 | Product |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 20 | 12 | 6,9 | 15 | 7 | 26 | 40 | 11 | 6,6 | 22 | 16 |
Z17/22x16
|
| 6 | 22 | 14 | 6,9 | 19 | 7 | 31 | 45 | 11 | 6,6 | 27 | 20 |
Z17/27x20
|
| 8 | 25 | 15 | 6,9 | 27 | 9 | 35 | 50 | 11 | 6,6 | 36 | 25 |
Z17/36x25
|
| 8 | 32 | 20 | 9 | 35 | 11 | 45 | 63 | 15 | 9 | 46 | 32 |
Z17/46x32
|
| 10 | 36 | 23 | 11 | 40 | 15 | 60 | 85 | 18 | 11 | 56 | 40 |
Z17/56x40
|
| 10 | 40 | 25 | 13 | 48 | 18 | 74 | 100 | 20 | 14 | 66 | 50 |
Z17/66x50
|
