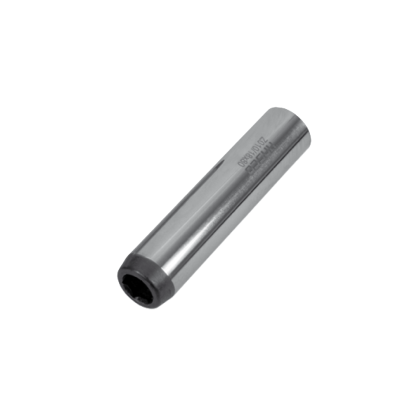

HASCO Angle Pin
Z010/d1xl1
720 HV30
~ 1.0401
~ DIN ISO 8404-B
Guide pillar, Angle pin, front mounting
Z010/d1xl1
720 HV30
~ 1.0401
~ DIN ISO 8404-B
Guide pillar, Angle pin, front mounting

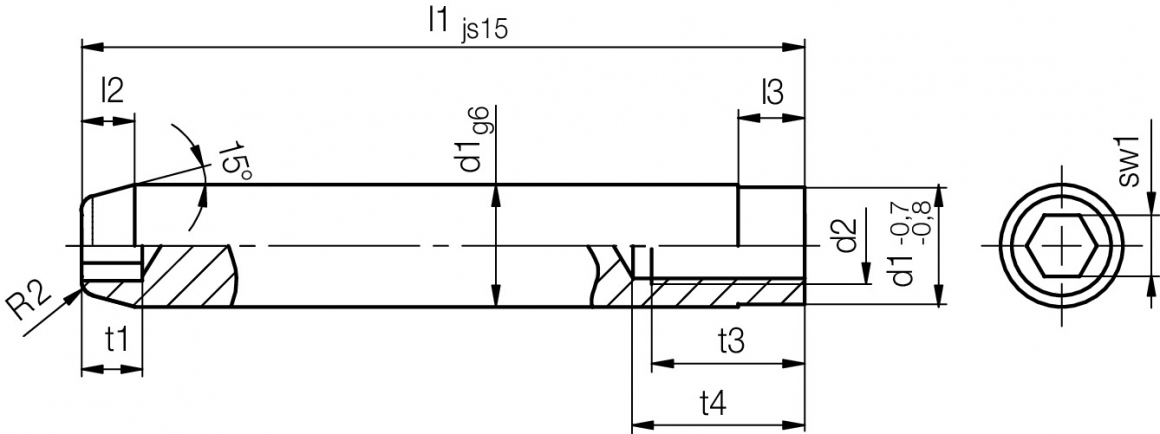

| sw1 | t4 | t3 | t1 | l3 | l2 | d2 | d1 | l1 | Product |
| 4 | 13 | 7,5 | 8 | 4 | 2,3 | M5 | 8 | 60 | Z010/8x60 |
| 80 | Z010/8x80 | ||||||||
| 100 | Z010/8x100 | ||||||||
| 5 | 15 | 10 | 10 | 5 | 4 | M6 | 10 | 60 | Z010/10x60 |
| 80 | Z010/10x80 | ||||||||
| 100 | Z010/10x100 | ||||||||
| 7 | 12 | 60 | Z010/12x60 | ||||||
| 80 | Z010/12x80 | ||||||||
| 100 | Z010/12x100 | ||||||||
| 120 | Z010/12x120 | ||||||||
| 14 | 50 | Z010/14x50 | |||||||
| 60 | Z010/14x60 | ||||||||
| 67 | Z010/14x67 | ||||||||
| 70 | Z010/14x70 | ||||||||
| 75 | Z010/14x75 | ||||||||
| 80 | Z010/14x80 | ||||||||
| 90 | Z010/14x90 | ||||||||
| 100 | Z010/14x100 | ||||||||
| 6 | 12 | M8 | 15 | 50 | Z010/15x50 | ||||
| 60 | Z010/15x60 | ||||||||
| 70 | Z010/15x70 | ||||||||
| 80 | Z010/15x80 | ||||||||
| 90 | Z010/15x90 | ||||||||
| 18 | 12 | 5,5 | 16 | 80 | Z010/16x80 | ||||
| 90 | Z010/16x90 | ||||||||
| 100 | Z010/16x100 | ||||||||
| 118 | Z010/16x118 | ||||||||
| 120 | Z010/16x120 | ||||||||
| 132 | Z010/16x132 | ||||||||
| 140 | Z010/16x140 | ||||||||
| 160 | Z010/16x160 | ||||||||
| 8 | 22 | 15 | 14 | 6 | M10 | 18 | 60 | Z010/18x60 | |
| 70 | Z010/18x70 | ||||||||
| 80 | Z010/18x80 | ||||||||
| 90 | Z010/18x90 | ||||||||
| 100 | Z010/18x100 | ||||||||
| 125 | Z010/18x125 | ||||||||
| 140 | Z010/18x140 | ||||||||
| 150 | Z010/18x150 | ||||||||
| 170 | Z010/18x170 | ||||||||
| 8 | 7 | 20 | 60 | Z010/20x60 | |||||
| 70 | Z010/20x70 | ||||||||
| 80 | Z010/20x80 | ||||||||
| 90 | Z010/20x90 | ||||||||
| 100 | Z010/20x100 | ||||||||
| 120 | Z010/20x120 | ||||||||
| 140 | Z010/20x140 | ||||||||
| 150 | Z010/20x150 | ||||||||
| 160 | Z010/20x160 | ||||||||
| 170 | Z010/20x170 | ||||||||
| 180 | Z010/20x180 | ||||||||
| 190 | Z010/20x190 | ||||||||
| 210 | Z010/20x210 | ||||||||
| 22 | 70 | Z010/22x70 | |||||||
| 80 | Z010/22x80 | ||||||||
| 90 | Z010/22x90 | ||||||||
| 100 | Z010/22x100 | ||||||||
| 120 | Z010/22x120 | ||||||||
| 10 | 25 | 18 | 10 | M12 | 24 | 70 | Z010/24x70 | ||
| 80 | Z010/24x80 | ||||||||
| 90 | Z010/24x90 | ||||||||
| 22 | 100 | Z010/24x100 | |||||||
| 25 | 120 | Z010/24x120 | |||||||
| 140 | Z010/24x140 | ||||||||
| 160 | Z010/24x160 | ||||||||
| 180 | Z010/24x180 | ||||||||
| 200 | Z010/24x200 | ||||||||
| 220 | Z010/24x220 | ||||||||
| 14 | 14 | M16 | 30 | 80 | Z010/30x80 | ||||
| 90 | Z010/30x90 | ||||||||
| 100 | Z010/30x100 | ||||||||
| 120 | Z010/30x120 | ||||||||
| 140 | Z010/30x140 | ||||||||
| 32 | 80 | Z010/32x80 | |||||||
| 90 | Z010/32x90 | ||||||||
| 100 | Z010/32x100 | ||||||||
| 120 | Z010/32x120 | ||||||||
| 140 | Z010/32x140 |
