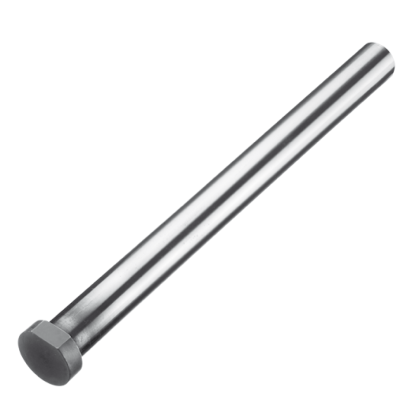

HASCO Ejector Pin Z410/d1xl1 (DIN 1530-1 A)
HASCO EJECTOR PIN
Ejector pin, anti-twist head (~1.2343)
~45 HRC
~DIN 1530-1 A
Ejector pin, anti-twist head (~1.2343)
~45 HRC
~DIN 1530-1 A
HASCO EJECTOR PIN Z410/d1xl1 (~DIN 1530-1 A)
(~1.2343)
~45 HRC
Ejector pin, anti-twist head
The innovative HASCO ejector configurator enables users to readily configure ejector pins online in customized lengths.
This tool considerably simplifies and speeds up the ordering process.
Special Features:
• Different diameters and freely definable lengths to choose from in a wide range of tolerance levels
• Ready-to-install, precision tolerances of up to ± 0.01mm
• Transparent, user-friendly process
• Delivery time and customized price are displayed directly
• Easy transfer to the shopping cart
(~1.2343)
~45 HRC
Ejector pin, anti-twist head
The innovative HASCO ejector configurator enables users to readily configure ejector pins online in customized lengths.
This tool considerably simplifies and speeds up the ordering process.
Special Features:
• Different diameters and freely definable lengths to choose from in a wide range of tolerance levels
• Ready-to-install, precision tolerances of up to ± 0.01mm
• Transparent, user-friendly process
• Delivery time and customized price are displayed directly
• Easy transfer to the shopping cart

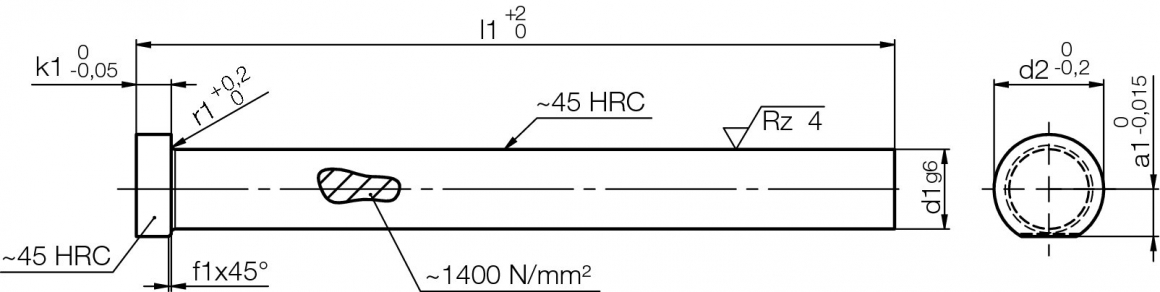

| f1 | r1 | k1 | a1 | d2 | d1 | l1 | Product |
| 0,15 | 0,2 | 1,5 | 1,05 | 3 | 1,5 | 100 | Z410/1,5x100 |
| 125 | Z410/1,5x125 | ||||||
| 160 | Z410/1,5x160 | ||||||
| 200 | Z410/1,5x200 | ||||||
| 0,25 | 2 | 1,5 | 4 | 2 | 80 | Z410/2x80 | |
| 100 | Z410/2x100 | ||||||
| 125 | Z410/2x125 | ||||||
| 160 | Z410/2x160 | ||||||
| 200 | Z410/2x200 | ||||||
| 250 | Z410/2x250 | ||||||
| 315 | Z410/2x315 | ||||||
| 2,2 | 100 | Z410/2,2x100 | |||||
| 125 | Z410/2,2x125 | ||||||
| 160 | Z410/2,2x160 | ||||||
| 200 | Z410/2,2x200 | ||||||
| 315 | Z410/2,2x315 | ||||||
| 0,3 | 1,75 | 5 | 2,5 | 100 | Z410/2,5x100 | ||
| 125 | Z410/2,5x125 | ||||||
| 160 | Z410/2,5x160 | ||||||
| 200 | Z410/2,5x200 | ||||||
| 250 | Z410/2,5x250 | ||||||
| 315 | Z410/2,5x315 | ||||||
| 2,7 | 100 | Z410/2,7x100 | |||||
| 125 | Z410/2,7x125 | ||||||
| 160 | Z410/2,7x160 | ||||||
| 200 | Z410/2,7x200 | ||||||
| 315 | Z410/2,7x315 | ||||||
| 3 | 2 | 6 | 3 | 80 | Z410/3x80 | ||
| 100 | Z410/3x100 | ||||||
| 125 | Z410/3x125 | ||||||
| 160 | Z410/3x160 | ||||||
| 200 | Z410/3x200 | ||||||
| 250 | Z410/3x250 | ||||||
| 315 | Z410/3x315 | ||||||
| 400 | Z410/3x400 | ||||||
| 3,2 | 100 | Z410/3,2x100 | |||||
| 125 | Z410/3,2x125 | ||||||
| 160 | Z410/3,2x160 | ||||||
| 200 | Z410/3,2x200 | ||||||
| 400 | Z410/3,2x400 | ||||||
| 2,25 | 7 | 3,5 | 100 | Z410/3,5x100 | |||
| 125 | Z410/3,5x125 | ||||||
| 160 | Z410/3,5x160 | ||||||
| 200 | Z410/3,5x200 | ||||||
| 250 | Z410/3,5x250 | ||||||
| 315 | Z410/3,5x315 | ||||||
| 400 | Z410/3,5x400 | ||||||
| 2,35 | 3,7 | 100 | Z410/3,7x100 | ||||
| 125 | Z410/3,7x125 | ||||||
| 160 | Z410/3,7x160 | ||||||
| 200 | Z410/3,7x200 | ||||||
| 250 | Z410/3,7x250 | ||||||
| 2,5 | 8 | 4 | 80 | Z410/4x80 | |||
| 100 | Z410/4x100 | ||||||
| 125 | Z410/4x125 | ||||||
| 160 | Z410/4x160 | ||||||
| 200 | Z410/4x200 | ||||||
| 250 | Z410/4x250 | ||||||
| 315 | Z410/4x315 | ||||||
| 400 | Z410/4x400 | ||||||
| 500 | Z410/4x500 | ||||||
| 2,6 | 4,2 | 80 | Z410/4,2x80 | ||||
| 100 | Z410/4,2x100 | ||||||
| 125 | Z410/4,2x125 | ||||||
| 160 | Z410/4,2x160 | ||||||
| 200 | Z410/4,2x200 | ||||||
| 250 | Z410/4,2x250 | ||||||
| 315 | Z410/4,2x315 | ||||||
| 400 | Z410/4,2x400 | ||||||
| 500 | Z410/4,2x500 | ||||||
| 2,75 | 4,5 | 100 | Z410/4,5x100 | ||||
| 125 | Z410/4,5x125 | ||||||
| 160 | Z410/4,5x160 | ||||||
| 200 | Z410/4,5x200 | ||||||
| 250 | Z410/4,5x250 | ||||||
| 315 | Z410/4,5x315 | ||||||
| 400 | Z410/4,5x400 | ||||||
| 500 | Z410/4,5x500 | ||||||
| 3,5 | 10 | 5 | 80 | Z410/5x80 | |||
| 100 | Z410/5x100 | ||||||
| 125 | Z410/5x125 | ||||||
| 160 | Z410/5x160 | ||||||
| 200 | Z410/5x200 | ||||||
| 250 | Z410/5x250 | ||||||
| 315 | Z410/5x315 | ||||||
| 400 | Z410/5x400 | ||||||
| 500 | Z410/5x500 | ||||||
| 3,6 | 5,2 | 100 | Z410/5,2x100 | ||||
| 125 | Z410/5,2x125 | ||||||
| 160 | Z410/5,2x160 | ||||||
| 200 | Z410/5,2x200 | ||||||
| 250 | Z410/5,2x250 | ||||||
| 315 | Z410/5,2x315 | ||||||
| 500 | Z410/5,2x500 | ||||||
| 3,75 | 5,5 | 100 | Z410/5,5x100 | ||||
| 125 | Z410/5,5x125 | ||||||
| 160 | Z410/5,5x160 | ||||||
| 200 | Z410/5,5x200 | ||||||
| 250 | Z410/5,5x250 | ||||||
| 315 | Z410/5,5x315 | ||||||
| 400 | Z410/5,5x400 | ||||||
| 500 | Z410/5,5x500 | ||||||
| 0,5 | 0,5 | 5 | 4 | 12 | 6 | 80 | Z410/6x80 |
| 100 | Z410/6x100 | ||||||
| 125 | Z410/6x125 | ||||||
| 160 | Z410/6x160 | ||||||
| 200 | Z410/6x200 | ||||||
| 250 | Z410/6x250 | ||||||
| 315 | Z410/6x315 | ||||||
| 400 | Z410/6x400 | ||||||
| 500 | Z410/6x500 | ||||||
| 630 | Z410/6x630 | ||||||
| 800 | Z410/6x800 | ||||||
| 4,1 | 6,2 | 100 | Z410/6,2x100 | ||||
| 125 | Z410/6,2x125 | ||||||
| 160 | Z410/6,2x160 | ||||||
| 200 | Z410/6,2x200 | ||||||
| 250 | Z410/6,2x250 | ||||||
| 315 | Z410/6,2x315 | ||||||
| 400 | Z410/6,2x400 | ||||||
| 500 | Z410/6,2x500 | ||||||
| 4,25 | 6,5 | 100 | Z410/6,5x100 | ||||
| 125 | Z410/6,5x125 | ||||||
| 160 | Z410/6,5x160 | ||||||
| 200 | Z410/6,5x200 | ||||||
| 250 | Z410/6,5x250 | ||||||
| 315 | Z410/6,5x315 | ||||||
| 400 | Z410/6,5x400 | ||||||
| 500 | Z410/6,5x500 | ||||||
| 4,5 | 7 | 100 | Z410/7x100 | ||||
| 125 | Z410/7x125 | ||||||
| 160 | Z410/7x160 | ||||||
| 200 | Z410/7x200 | ||||||
| 250 | Z410/7x250 | ||||||
| 315 | Z410/7x315 | ||||||
| 400 | Z410/7x400 | ||||||
| 500 | Z410/7x500 | ||||||
| 4,75 | 7,5 | 100 | Z410/7,5x100 | ||||
| 125 | Z410/7,5x125 | ||||||
| 160 | Z410/7,5x160 | ||||||
| 200 | Z410/7,5x200 | ||||||
| 250 | Z410/7,5x250 | ||||||
| 315 | Z410/7,5x315 | ||||||
| 400 | Z410/7,5x400 | ||||||
| 5 | 14 | 8 | 100 | Z410/8x100 | |||
| 125 | Z410/8x125 | ||||||
| 160 | Z410/8x160 | ||||||
| 200 | Z410/8x200 | ||||||
| 250 | Z410/8x250 | ||||||
| 315 | Z410/8x315 | ||||||
| 400 | Z410/8x400 | ||||||
| 500 | Z410/8x500 | ||||||
| 630 | Z410/8x630 | ||||||
| 800 | Z410/8x800 | ||||||
| 5,1 | 8,2 | 100 | Z410/8,2x100 | ||||
| 125 | Z410/8,2x125 | ||||||
| 160 | Z410/8,2x160 | ||||||
| 200 | Z410/8,2x200 | ||||||
| 250 | Z410/8,2x250 | ||||||
| 315 | Z410/8,2x315 | ||||||
| 400 | Z410/8,2x400 | ||||||
| 5,25 | 8,5 | 100 | Z410/8,5x100 | ||||
| 125 | Z410/8,5x125 | ||||||
| 160 | Z410/8,5x160 | ||||||
| 200 | Z410/8,5x200 | ||||||
| 250 | Z410/8,5x250 | ||||||
| 315 | Z410/8,5x315 | ||||||
| 400 | Z410/8,5x400 | ||||||
| 630 | Z410/8,5x630 | ||||||
| 5,5 | 9 | 100 | Z410/9x100 | ||||
| 125 | Z410/9x125 | ||||||
| 160 | Z410/9x160 | ||||||
| 200 | Z410/9x200 | ||||||
| 250 | Z410/9x250 | ||||||
| 315 | Z410/9x315 | ||||||
| 400 | Z410/9x400 | ||||||
| 500 | Z410/9x500 | ||||||
| 630 | Z410/9x630 | ||||||
| 5,75 | 9,5 | 100 | Z410/9,5x100 | ||||
| 125 | Z410/9,5x125 | ||||||
| 160 | Z410/9,5x160 | ||||||
| 200 | Z410/9,5x200 | ||||||
| 250 | Z410/9,5x250 | ||||||
| 315 | Z410/9,5x315 | ||||||
| 400 | Z410/9,5x400 | ||||||
| 500 | Z410/9,5x500 | ||||||
| 6 | 16 | 10 | 100 | Z410/10x100 | |||
| 125 | Z410/10x125 | ||||||
| 160 | Z410/10x160 | ||||||
| 200 | Z410/10x200 | ||||||
| 250 | Z410/10x250 | ||||||
| 315 | Z410/10x315 | ||||||
| 400 | Z410/10x400 | ||||||
| 500 | Z410/10x500 | ||||||
| 630 | Z410/10x630 | ||||||
| 800 | Z410/10x800 | ||||||
| 6,1 | 10,2 | 100 | Z410/10,2x100 | ||||
| 125 | Z410/10,2x125 | ||||||
| 160 | Z410/10,2x160 | ||||||
| 200 | Z410/10,2x200 | ||||||
| 250 | Z410/10,2x250 | ||||||
| 315 | Z410/10,2x315 | ||||||
| 400 | Z410/10,2x400 | ||||||
| 6,25 | 10,5 | 100 | Z410/10,5x100 | ||||
| 125 | Z410/10,5x125 | ||||||
| 160 | Z410/10,5x160 | ||||||
| 200 | Z410/10,5x200 | ||||||
| 250 | Z410/10,5x250 | ||||||
| 315 | Z410/10,5x315 | ||||||
| 400 | Z410/10,5x400 | ||||||
| 6,5 | 11 | 100 | Z410/11x100 | ||||
| 125 | Z410/11x125 | ||||||
| 160 | Z410/11x160 | ||||||
| 200 | Z410/11x200 | ||||||
| 250 | Z410/11x250 | ||||||
| 315 | Z410/11x315 | ||||||
| 400 | Z410/11x400 | ||||||
| 0,8 | 7 | 7 | 18 | 12 | 100 | Z410/12x100 | |
| 125 | Z410/12x125 | ||||||
| 160 | Z410/12x160 | ||||||
| 200 | Z410/12x200 | ||||||
| 250 | Z410/12x250 | ||||||
| 315 | Z410/12x315 | ||||||
| 400 | Z410/12x400 | ||||||
| 500 | Z410/12x500 | ||||||
| 630 | Z410/12x630 | ||||||
| 800 | Z410/12x800 | ||||||
| 7,1 | 12,2 | 100 | Z410/12,2x100 | ||||
| 125 | Z410/12,2x125 | ||||||
| 160 | Z410/12,2x160 | ||||||
| 200 | Z410/12,2x200 | ||||||
| 250 | Z410/12,2x250 | ||||||
| 315 | Z410/12,2x315 | ||||||
| 400 | Z410/12,2x400 | ||||||
| 7,25 | 12,5 | 100 | Z410/12,5x100 | ||||
| 125 | Z410/12,5x125 | ||||||
| 160 | Z410/12,5x160 | ||||||
| 200 | Z410/12,5x200 | ||||||
| 250 | Z410/12,5x250 | ||||||
| 315 | Z410/12,5x315 | ||||||
| 400 | Z410/12,5x400 | ||||||
| 630 | Z410/12,5x630 | ||||||
| 8 | 13 | 200 | Z410/13x200 | ||||
| 400 | Z410/13x400 | ||||||
| 8,5 | 22 | 14 | 100 | Z410/14x100 | |||
| 125 | Z410/14x125 | ||||||
| 160 | Z410/14x160 | ||||||
| 200 | Z410/14x200 | ||||||
| 250 | Z410/14x250 | ||||||
| 315 | Z410/14x315 | ||||||
| 400 | Z410/14x400 | ||||||
| 500 | Z410/14x500 | ||||||
| 630 | Z410/14x630 | ||||||
| 800 | Z410/14x800 | ||||||
| 9 | 15 | 100 | Z410/15x100 | ||||
| 160 | Z410/15x160 | ||||||
| 250 | Z410/15x250 | ||||||
| 400 | Z410/15x400 | ||||||
| 9,5 | 16 | 100 | Z410/16x100 | ||||
| 125 | Z410/16x125 | ||||||
| 160 | Z410/16x160 | ||||||
| 200 | Z410/16x200 | ||||||
| 250 | Z410/16x250 | ||||||
| 315 | Z410/16x315 | ||||||
| 400 | Z410/16x400 | ||||||
| 500 | Z410/16x500 | ||||||
| 630 | Z410/16x630 | ||||||
| 10,5 | 24 | 18 | 100 | Z410/18x100 | |||
| 160 | Z410/18x160 | ||||||
| 200 | Z410/18x200 | ||||||
| 250 | Z410/18x250 | ||||||
| 315 | Z410/18x315 | ||||||
| 400 | Z410/18x400 | ||||||
| 500 | Z410/18x500 | ||||||
| 1 | 8 | 12,5 | 26 | 20 | 125 | Z410/20x125 | |
| 160 | Z410/20x160 | ||||||
| 200 | Z410/20x200 | ||||||
| 250 | Z410/20x250 | ||||||
| 315 | Z410/20x315 | ||||||
| 400 | Z410/20x400 | ||||||
| 500 | Z410/20x500 | ||||||
| 630 | Z410/20x630 | ||||||
| 10 | 15 | 32 | 25 | 250 | Z410/25x250 | ||
| 400 | Z410/25x400 | ||||||
| 18 | 40 | 32 | 200 | Z410/32x200 | |||
| 400 | Z410/32x400 |
