Mold Parts
HASCO Guide Pillars
Z031/l1xd1xl2
~ 1.0401
with DLC coating

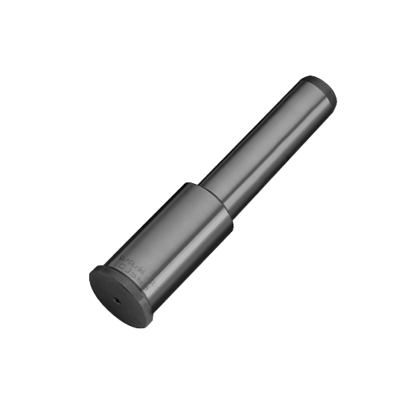

Guide pillar, DLC, Flush location head
Z031/l1xd1xl2
~ 1.0401
with DLC coating
Guide pillar, DLC, Flush location head

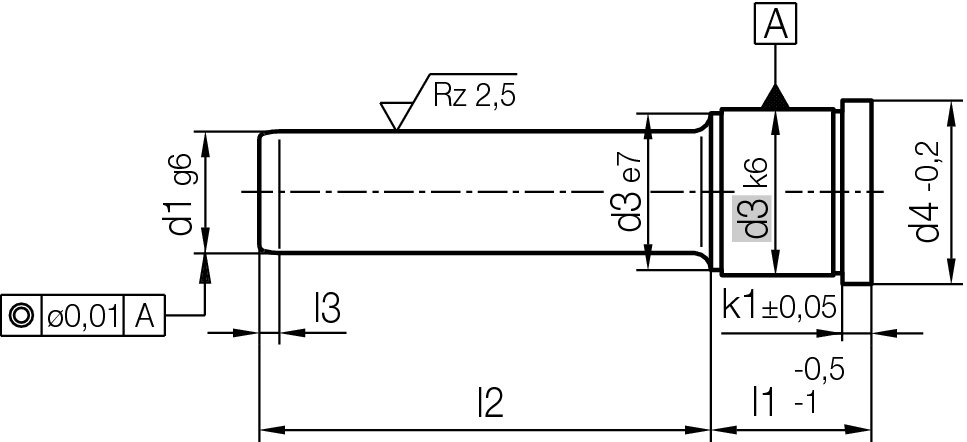

| k1 | l3 | d4 | d3 | l1 | d1 | l2 | Product |
| 3 | 4 | 16 | 14 | 22 | 9 | 25 | Z031/22x9x25 |
| 55 | Z031/22x9x55 | ||||||
| 6 | 10 | 25 | Z031/22x10x25 | ||||
| 55 | Z031/22x10x55 | ||||||
| 7 | 25 | 20 | 14 | 20 | Z031/22x14x20 | ||
| 35 | Z031/22x14x35 | ||||||
| 55 | Z031/22x14x55 | ||||||
| 65 | Z031/22x14x65 | ||||||
| 70 | Z031/22x14x70 | ||||||
| 90 | Z031/22x14x90 | ||||||
| 15 | 20 | Z031/22x15x20 | |||||
| 35 | Z031/22x15x35 | ||||||
| 55 | Z031/22x15x55 | ||||||
| 65 | Z031/22x15x65 | ||||||
| 70 | Z031/22x15x70 | ||||||
| 90 | Z031/22x15x90 | ||||||
| 3 | 4 | 16 | 14 | 27 | 9 | 30 | Z031/27x9x30 |
| 6 | 10 | Z031/27x10x30 | |||||
| 7 | 25 | 20 | 14 | 20 | Z031/27x14x20 | ||
| 35 | Z031/27x14x35 | ||||||
| 45 | Z031/27x14x45 | ||||||
| 55 | Z031/27x14x55 | ||||||
| 65 | Z031/27x14x65 | ||||||
| 85 | Z031/27x14x85 | ||||||
| 105 | Z031/27x14x105 | ||||||
| 15 | 20 | Z031/27x15x20 | |||||
| 35 | Z031/27x15x35 | ||||||
| 45 | Z031/27x15x45 | ||||||
| 55 | Z031/27x15x55 | ||||||
| 65 | Z031/27x15x65 | ||||||
| 85 | Z031/27x15x85 | ||||||
| 105 | Z031/27x15x105 | ||||||
| 31 | 26 | 18 | 35 | Z031/27x18x35 | |||
| 55 | Z031/27x18x55 | ||||||
| 60 | Z031/27x18x60 | ||||||
| 70 | Z031/27x18x70 | ||||||
| 80 | Z031/27x18x80 | ||||||
| 85 | Z031/27x18x85 | ||||||
| 105 | Z031/27x18x105 | ||||||
| 125 | Z031/27x18x125 | ||||||
| 20 | 35 | Z031/27x20x35 | |||||
| 55 | Z031/27x20x55 | ||||||
| 60 | Z031/27x20x60 | ||||||
| 70 | Z031/27x20x70 | ||||||
| 80 | Z031/27x20x80 | ||||||
| 85 | Z031/27x20x85 | ||||||
| 105 | Z031/27x20x105 | ||||||
| 125 | Z031/27x20x125 | ||||||
| 35 | 30 | 22 | 45 | Z031/27x22x45 | |||
| 70 | Z031/27x22x70 | ||||||
| 85 | Z031/27x22x85 | ||||||
| 105 | Z031/27x22x105 | ||||||
| 125 | Z031/27x22x125 | ||||||
| 165 | Z031/27x22x165 | ||||||
| 24 | 45 | Z031/27x24x45 | |||||
| 70 | Z031/27x24x70 | ||||||
| 85 | Z031/27x24x85 | ||||||
| 105 | Z031/27x24x105 | ||||||
| 125 | Z031/27x24x125 | ||||||
| 165 | Z031/27x24x165 | ||||||
| 47 | 42 | 30 | 65 | Z031/27x30x65 | |||
| 32 | Z031/27x32x65 | ||||||
| 3 | 4 | 16 | 14 | 36 | 9 | 25 | Z031/36x9x25 |
| 45 | Z031/36x9x45 | ||||||
| 6 | 10 | 25 | Z031/36x10x25 | ||||
| 45 | Z031/36x10x45 | ||||||
| 7 | 25 | 20 | 14 | 35 | Z031/36x14x35 | ||
| 55 | Z031/36x14x55 | ||||||
| 65 | Z031/36x14x65 | ||||||
| 75 | Z031/36x14x75 | ||||||
| 95 | Z031/36x14x95 | ||||||
| 15 | 35 | Z031/36x15x35 | |||||
| 55 | Z031/36x15x55 | ||||||
| 65 | Z031/36x15x65 | ||||||
| 75 | Z031/36x15x75 | ||||||
| 95 | Z031/36x15x95 | ||||||
| 31 | 26 | 18 | 35 | Z031/36x18x35 | |||
| 45 | Z031/36x18x45 | ||||||
| 50 | Z031/36x18x50 | ||||||
| 55 | Z031/36x18x55 | ||||||
| 65 | Z031/36x18x65 | ||||||
| 75 | Z031/36x18x75 | ||||||
| 80 | Z031/36x18x80 | ||||||
| 95 | Z031/36x18x95 | ||||||
| 115 | Z031/36x18x115 | ||||||
| 135 | Z031/36x18x135 | ||||||
| 20 | 35 | Z031/36x20x35 | |||||
| 45 | Z031/36x20x45 | ||||||
| 50 | Z031/36x20x50 | ||||||
| 55 | Z031/36x20x55 | ||||||
| 65 | Z031/36x20x65 | ||||||
| 75 | Z031/36x20x75 | ||||||
| 80 | Z031/36x20x80 | ||||||
| 95 | Z031/36x20x95 | ||||||
| 115 | Z031/36x20x115 | ||||||
| 135 | Z031/36x20x135 | ||||||
| 35 | 30 | 22 | 45 | Z031/36x22x45 | |||
| 55 | Z031/36x22x55 | ||||||
| 75 | Z031/36x22x75 | ||||||
| 80 | Z031/36x22x80 | ||||||
| 95 | Z031/36x22x95 | ||||||
| 115 | Z031/36x22x115 | ||||||
| 135 | Z031/36x22x135 | ||||||
| 165 | Z031/36x22x165 | ||||||
| 24 | 45 | Z031/36x24x45 | |||||
| 55 | Z031/36x24x55 | ||||||
| 70 | Z031/36x24x70 | ||||||
| 75 | Z031/36x24x75 | ||||||
| 80 | Z031/36x24x80 | ||||||
| 95 | Z031/36x24x95 | ||||||
| 115 | Z031/36x24x115 | ||||||
| 135 | Z031/36x24x135 | ||||||
| 165 | Z031/36x24x165 | ||||||
| 47 | 42 | 30 | 75 | Z031/36x30x75 | |||
| 95 | Z031/36x30x95 | ||||||
| 115 | Z031/36x30x115 | ||||||
| 155 | Z031/36x30x155 | ||||||
| 32 | 75 | Z031/36x32x75 | |||||
| 95 | Z031/36x32x95 | ||||||
| 115 | Z031/36x32x115 | ||||||
| 155 | Z031/36x32x155 | ||||||
| 3 | 4 | 16 | 14 | 46 | 9 | 30 | Z031/46x9x30 |
| 45 | Z031/46x9x45 | ||||||
| 6 | 10 | 30 | Z031/46x10x30 | ||||
| 45 | Z031/46x10x45 | ||||||
| 7 | 25 | 20 | 14 | 35 | Z031/46x14x35 | ||
| 45 | Z031/46x14x45 | ||||||
| 65 | Z031/46x14x65 | ||||||
| 15 | 35 | Z031/46x15x35 | |||||
| 45 | Z031/46x15x45 | ||||||
| 65 | Z031/46x15x65 | ||||||
| 31 | 26 | 18 | 45 | Z031/46x18x45 | |||
| 65 | Z031/46x18x65 | ||||||
| 85 | Z031/46x18x85 | ||||||
| 135 | Z031/46x18x135 | ||||||
| 165 | Z031/46x18x165 | ||||||
| 20 | 45 | Z031/46x20x45 | |||||
| 65 | Z031/46x20x65 | ||||||
| 85 | Z031/46x20x85 | ||||||
| 135 | Z031/46x20x135 | ||||||
| 165 | Z031/46x20x165 | ||||||
| 35 | 30 | 22 | 25 | Z031/46x22x25 | |||
| 45 | Z031/46x22x45 | ||||||
| 50 | Z031/46x22x50 | ||||||
| 60 | Z031/46x22x60 | ||||||
| 65 | Z031/46x22x65 | ||||||
| 70 | Z031/46x22x70 | ||||||
| 85 | Z031/46x22x85 | ||||||
| 105 | Z031/46x22x105 | ||||||
| 125 | Z031/46x22x125 | ||||||
| 165 | Z031/46x22x165 | ||||||
| 24 | 25 | Z031/46x24x25 | |||||
| 45 | Z031/46x24x45 | ||||||
| 50 | Z031/46x24x50 | ||||||
| 60 | Z031/46x24x60 | ||||||
| 65 | Z031/46x24x65 | ||||||
| 70 | Z031/46x24x70 | ||||||
| 85 | Z031/46x24x85 | ||||||
| 105 | Z031/46x24x105 | ||||||
| 125 | Z031/46x24x125 | ||||||
| 165 | Z031/46x24x165 | ||||||
| 47 | 42 | 30 | 45 | Z031/46x30x45 | |||
| 65 | Z031/46x30x65 | ||||||
| 85 | Z031/46x30x85 | ||||||
| 105 | Z031/46x30x105 | ||||||
| 125 | Z031/46x30x125 | ||||||
| 165 | Z031/46x30x165 | ||||||
| 32 | 45 | Z031/46x32x45 | |||||
| 65 | Z031/46x32x65 | ||||||
| 85 | Z031/46x32x85 | ||||||
| 105 | Z031/46x32x105 | ||||||
| 125 | Z031/46x32x125 | ||||||
| 165 | Z031/46x32x165 | ||||||
| 10 | 10 | 60 | 54 | 40 | 95 | Z031/46x40x95 | |
| 42 | Z031/46x42x95 | ||||||
| 6 | 7 | 25 | 20 | 56 | 14 | 35 | Z031/56x14x35 |
| 55 | Z031/56x14x55 | ||||||
| 75 | Z031/56x14x75 | ||||||
| 15 | 35 | Z031/56x15x35 | |||||
| 55 | Z031/56x15x55 | ||||||
| 75 | Z031/56x15x75 | ||||||
| 31 | 26 | 18 | 35 | Z031/56x18x35 | |||
| 55 | Z031/56x18x55 | ||||||
| 75 | Z031/56x18x75 | ||||||
| 95 | Z031/56x18x95 | ||||||
| 20 | 35 | Z031/56x20x35 | |||||
| 55 | Z031/56x20x55 | ||||||
| 75 | Z031/56x20x75 | ||||||
| 95 | Z031/56x20x95 | ||||||
| 35 | 30 | 22 | 25 | Z031/56x22x25 | |||
| 45 | Z031/56x22x45 | ||||||
| 55 | Z031/56x22x55 | ||||||
| 75 | Z031/56x22x75 | ||||||
| 95 | Z031/56x22x95 | ||||||
| 115 | Z031/56x22x115 | ||||||
| 165 | Z031/56x22x165 | ||||||
| 24 | 25 | Z031/56x24x25 | |||||
| 45 | Z031/56x24x45 | ||||||
| 55 | Z031/56x24x55 | ||||||
| 75 | Z031/56x24x75 | ||||||
| 95 | Z031/56x24x95 | ||||||
| 115 | Z031/56x24x115 | ||||||
| 165 | Z031/56x24x165 | ||||||
| 47 | 42 | 30 | 55 | Z031/56x30x55 | |||
| 75 | Z031/56x30x75 | ||||||
| 95 | Z031/56x30x95 | ||||||
| 115 | Z031/56x30x115 | ||||||
| 135 | Z031/56x30x135 | ||||||
| 175 | Z031/56x30x175 | ||||||
| 32 | 55 | Z031/56x32x55 | |||||
| 75 | Z031/56x32x75 | ||||||
| 95 | Z031/56x32x95 | ||||||
| 115 | Z031/56x32x115 | ||||||
| 135 | Z031/56x32x135 | ||||||
| 175 | Z031/56x32x175 | ||||||
| 10 | 10 | 60 | 54 | 40 | 75 | Z031/56x40x75 | |
| 115 | Z031/56x40x115 | ||||||
| 195 | Z031/56x40x195 | ||||||
| 42 | 75 | Z031/56x42x75 | |||||
| 115 | Z031/56x42x115 | ||||||
| 155 | Z031/56x42x155 | ||||||
| 6 | 7 | 25 | 20 | 66 | 14 | 55 | Z031/66x14x55 |
| 15 | Z031/66x15x55 | ||||||
| 31 | 26 | 18 | Z031/66x18x55 | ||||
| 75 | Z031/66x18x75 | ||||||
| 20 | 55 | Z031/66x20x55 | |||||
| 75 | Z031/66x20x75 | ||||||
| 35 | 30 | 22 | 55 | Z031/66x22x55 | |||
| 75 | Z031/66x22x75 | ||||||
| 95 | Z031/66x22x95 | ||||||
| 24 | 55 | Z031/66x24x55 | |||||
| 75 | Z031/66x24x75 | ||||||
| 95 | Z031/66x24x95 | ||||||
| 47 | 42 | 30 | 55 | Z031/66x30x55 | |||
| 75 | Z031/66x30x75 | ||||||
| 95 | Z031/66x30x95 | ||||||
| 115 | Z031/66x30x115 | ||||||
| 135 | Z031/66x30x135 | ||||||
| 175 | Z031/66x30x175 | ||||||
| 32 | 55 | Z031/66x32x55 | |||||
| 75 | Z031/66x32x75 | ||||||
| 95 | Z031/66x32x95 | ||||||
| 115 | Z031/66x32x115 | ||||||
| 135 | Z031/66x32x135 | ||||||
| 175 | Z031/66x32x175 | ||||||
| 10 | 10 | 60 | 54 | 40 | 75 | Z031/66x40x75 | |
| 42 | Z031/66x42x75 | ||||||
| 6 | 7 | 31 | 26 | 76 | 18 | 55 | Z031/76x18x55 |
| 75 | Z031/76x18x75 | ||||||
| 20 | 55 | Z031/76x20x55 | |||||
| 75 | Z031/76x20x75 | ||||||
| 35 | 30 | 22 | 45 | Z031/76x22x45 | |||
| 55 | Z031/76x22x55 | ||||||
| 75 | Z031/76x22x75 | ||||||
| 95 | Z031/76x22x95 | ||||||
| 115 | Z031/76x22x115 | ||||||
| 24 | 45 | Z031/76x24x45 | |||||
| 55 | Z031/76x24x55 | ||||||
| 75 | Z031/76x24x75 | ||||||
| 95 | Z031/76x24x95 | ||||||
| 115 | Z031/76x24x115 | ||||||
| 47 | 42 | 30 | 55 | Z031/76x30x55 | |||
| 75 | Z031/76x30x75 | ||||||
| 95 | Z031/76x30x95 | ||||||
| 115 | Z031/76x30x115 | ||||||
| 155 | Z031/76x30x155 | ||||||
| 32 | 55 | Z031/76x32x55 | |||||
| 75 | Z031/76x32x75 | ||||||
| 95 | Z031/76x32x95 | ||||||
| 115 | Z031/76x32x115 | ||||||
| 155 | Z031/76x32x155 | ||||||
| 10 | 10 | 60 | 54 | 40 | 115 | Z031/76x40x115 | |
| 175 | Z031/76x40x175 | ||||||
| 42 | 115 | Z031/76x42x115 | |||||
| 175 | Z031/76x42x175 | ||||||
| 6 | 7 | 31 | 26 | 86 | 18 | 95 | Z031/86x18x95 |
| 20 | Z031/86x20x95 | ||||||
| 35 | 30 | 22 | 55 | Z031/86x22x55 | |||
| 75 | Z031/86x22x75 | ||||||
| 95 | Z031/86x22x95 | ||||||
| 24 | 55 | Z031/86x24x55 | |||||
| 75 | Z031/86x24x75 | ||||||
| 95 | Z031/86x24x95 | ||||||
| 47 | 42 | 30 | 55 | Z031/86x30x55 | |||
| 75 | Z031/86x30x75 | ||||||
| 95 | Z031/86x30x95 | ||||||
| 115 | Z031/86x30x115 | ||||||
| 155 | Z031/86x30x155 | ||||||
| 32 | 55 | Z031/86x32x55 | |||||
| 75 | Z031/86x32x75 | ||||||
| 95 | Z031/86x32x95 | ||||||
| 115 | Z031/86x32x115 | ||||||
| 155 | Z031/86x32x155 | ||||||
| 10 | 10 | 60 | 54 | 40 | 75 | Z031/86x40x75 | |
| 42 | Z031/86x42x75 | ||||||
| 6 | 7 | 35 | 30 | 96 | 22 | 55 | Z031/96x22x55 |
| 75 | Z031/96x22x75 | ||||||
| 95 | Z031/96x22x95 | ||||||
| 24 | 55 | Z031/96x24x55 | |||||
| 75 | Z031/96x24x75 | ||||||
| 95 | Z031/96x24x95 | ||||||
| 47 | 42 | 30 | 75 | Z031/96x30x75 | |||
| 95 | Z031/96x30x95 | ||||||
| 115 | Z031/96x30x115 | ||||||
| 155 | Z031/96x30x155 | ||||||
| 32 | 75 | Z031/96x32x75 | |||||
| 95 | Z031/96x32x95 | ||||||
| 115 | Z031/96x32x115 | ||||||
| 155 | Z031/96x32x155 | ||||||
| 10 | 10 | 60 | 54 | 40 | 75 | Z031/96x40x75 | |
| 115 | Z031/96x40x115 | ||||||
| 155 | Z031/96x40x155 | ||||||
| 42 | 75 | Z031/96x42x75 | |||||
| 115 | Z031/96x42x115 | ||||||
| 155 | Z031/96x42x155 | ||||||
| 6 | 7 | 35 | 30 | 116 | 22 | Z031/116x22x155 | |
| 24 | Z031/116x24x155 | ||||||
| 47 | 42 | 30 | 75 | Z031/116x30x75 | |||
| 115 | Z031/116x30x115 | ||||||
| 155 | Z031/116x30x155 | ||||||
| 32 | 75 | Z031/116x32x75 | |||||
| 115 | Z031/116x32x115 | ||||||
| 155 | Z031/116x32x155 | ||||||
| 10 | 10 | 60 | 54 | 40 | 95 | Z031/116x40x95 | |
| 195 | Z031/116x40x195 | ||||||
| 42 | 95 | Z031/116x42x95 | |||||
| 195 | Z031/116x42x195 | ||||||
| 72 | 66 | 50 | 135 | Z031/116x50x135 | |||
| 6 | 7 | 35 | 30 | 136 | 22 | Z031/136x22x135 | |
| 24 | Z031/136x24x135 | ||||||
| 47 | 42 | 30 | 95 | Z031/136x30x95 | |||
| 115 | Z031/136x30x115 | ||||||
| 155 | Z031/136x30x155 | ||||||
| 32 | 95 | Z031/136x32x95 | |||||
| 115 | Z031/136x32x115 | ||||||
| 155 | Z031/136x32x155 | ||||||
| 10 | 10 | 60 | 54 | 40 | 215 | Z031/136x40x215 | |
| 42 | Z031/136x42x215 | ||||||
| 72 | 66 | 50 | 135 | Z031/136x50x135 | |||
| 6 | 7 | 47 | 42 | 156 | 30 | 115 | Z031/156x30x115 |
| 155 | Z031/156x30x155 | ||||||
| 32 | 115 | Z031/156x32x115 | |||||
| 155 | Z031/156x32x155 | ||||||
| 10 | 10 | 60 | 54 | 40 | Z031/156x40x155 | ||
| 215 | Z031/156x40x215 | ||||||
| 42 | 155 | Z031/156x42x155 | |||||
| 215 | Z031/156x42x215 | ||||||
| 20 | 86 | 80 | 60 | 155 | Z031/156x60x155 | ||
| 10 | 60 | 54 | 176 | 40 | 135 | Z031/176x40x135 | |
| 175 | Z031/176x40x175 | ||||||
| 42 | 135 | Z031/176x42x135 | |||||
| 175 | Z031/176x42x175 | ||||||
| 6 | 7 | 47 | 42 | 196 | 30 | 195 | Z031/196x30x195 |
| 32 | Z031/196x32x195 | ||||||
| 10 | 10 | 60 | 54 | 40 | 155 | Z031/196x40x155 | |
| 195 | Z031/196x40x195 | ||||||
| 235 | Z031/196x40x235 | ||||||
| 42 | 155 | Z031/196x42x155 | |||||
| 195 | Z031/196x42x195 | ||||||
| 235 | Z031/196x42x235 | ||||||
| 72 | 66 | 50 | 175 | Z031/196x50x175 | |||
| 20 | 86 | 80 | 60 | Z031/196x60x175 | |||
| 246 | 195 | Z031/246x60x195 |
