Mold Parts

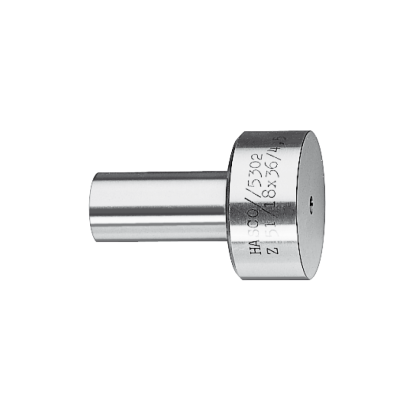

HASCO Sprue Bushing
Z51/d2xl1xd1
~53 HRC
1.2826
DIN ISO 10072 (DIN 16752)
Sprue bushing, without calotte radius
Z51/d2xl1xd1
~53 HRC
1.2826
DIN ISO 10072 (DIN 16752)
Sprue bushing, without calotte radius
The HASCO-Sprue bushings in connection with sprue puller Z 53 /... are used for economic indirect gating in injection- and compression moulds for the processing of thermoplastics- and thermoset materials.
Special Features
- Provides for simple solutions for gating on subrunner
- Bushings are available with or without radius to suit machine nozzle
- Ready-to-install, hardened and ground. Available with taper 0,5°; 1° and 1°30’.

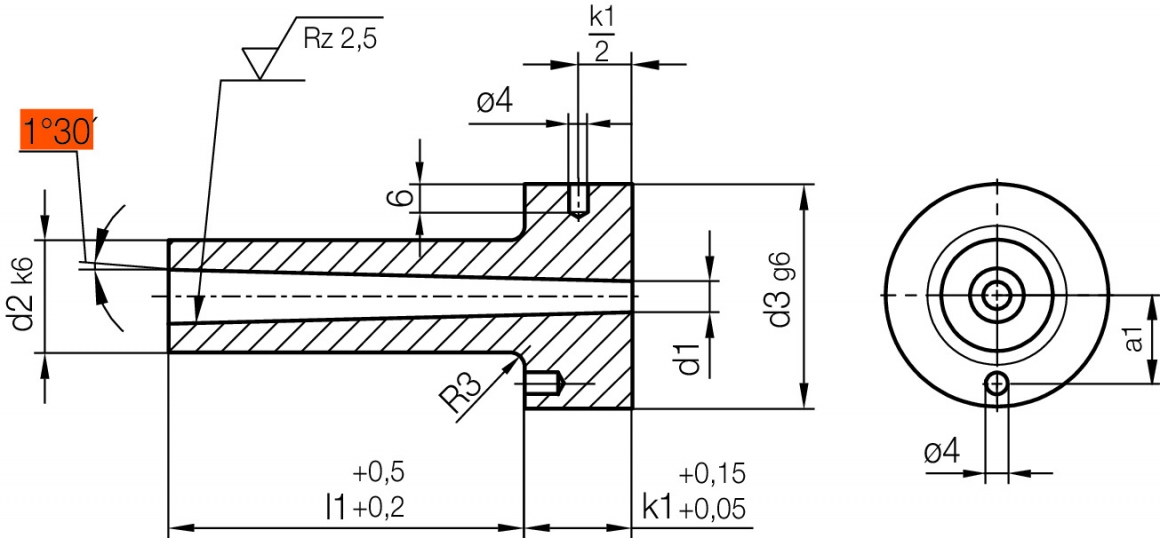

| k1 | a1 | d3 | d2 | l1 | d1 | Product |
| 13 | 11 | 28 | 12 | 27 | 3,5 | Z51/12x27x3,5 |
| 4,5 | Z51/12x27x4,5 | |||||
| 36 | 3,5 | Z51/12x36x3,5 | ||||
| 4,5 | Z51/12x36x4,5 | |||||
| 46 | 3,5 | Z51/12x46x3,5 | ||||
| 4,5 | Z51/12x46x4,5 | |||||
| 56 | 3,5 | Z51/12x56x3,5 | ||||
| 4,5 | Z51/12x56x4,5 | |||||
| 66 | 3,5 | Z51/12x66x3,5 | ||||
| 4,5 | Z51/12x66x4,5 | |||||
| 18 | 15 | 38 | 18 | 27 | 3,5 | Z51/18x27x3,5 |
| 4,5 | Z51/18x27x4,5 | |||||
| 36 | 3,5 | Z51/18x36x3,5 | ||||
| 4,5 | Z51/18x36x4,5 | |||||
| 46 | 3,5 | Z51/18x46x3,5 | ||||
| 4,5 | Z51/18x46x4,5 | |||||
| 56 | 3,5 | Z51/18x56x3,5 | ||||
| 4,5 | Z51/18x56x4,5 | |||||
| 76 | 3,5 | Z51/18x76x3,5 | ||||
| 4,5 | Z51/18x76x4,5 | |||||
| 96 | 3,5 | Z51/18x96x3,5 | ||||
| 4,5 | Z51/18x96x4,5 | |||||
| 23 | 20 | 48 | 24 | 46 | Z51/24x46x4,5 | |
| 56 | Z51/24x56x4,5 | |||||
| 6,5 | Z51/24x56x6,5 | |||||
| 76 | 4,5 | Z51/24x76x4,5 | ||||
| 6,5 | Z51/24x76x6,5 |
