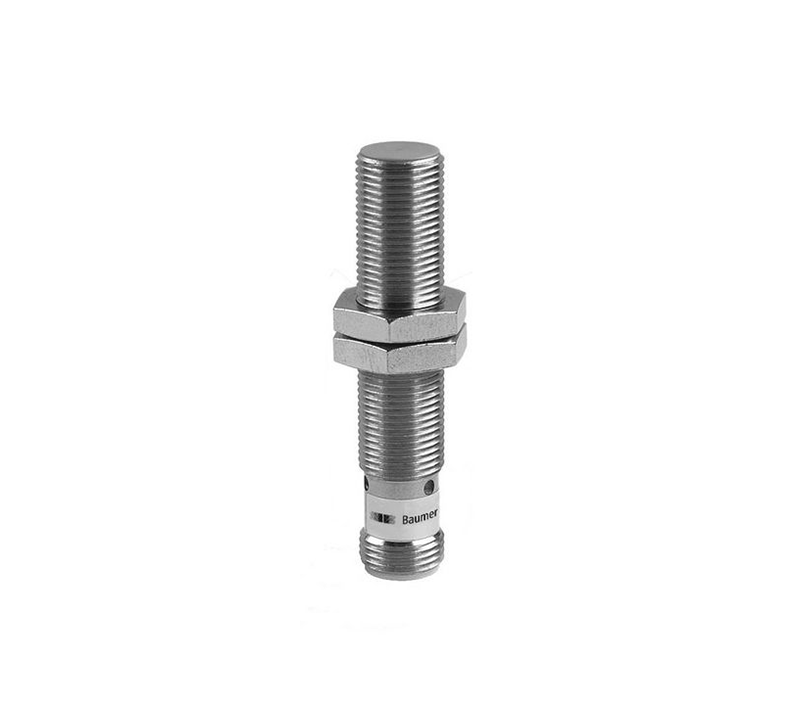

Sensor
| Allgemeine Daten | |
|---|---|
| Einbauart | quasi bündig |
| Spezialausführung | linearisiert |
| Messdistanz Sd | 0 ... 6 mm |
| Empfindlichkeit | 1,67 V/mm |
| Auflösung | < 0,003 mm (stat.) < 0,005 mm (dynam., S = 0 ... 4 mm) < 0,022 mm (dynam., S = 0 ... 6 mm) |
| Wiederholgenauigkeit | < 0,01 mm |
| Einstellung | Ext. Teach-in |
| Teach | 1-Punkt Analog, 2-Punkt Analog, Factory Reset |
| Linearitätsabweichung | ± 25 µm (S = 0 ... 4 mm) ± 60 µm (S = 0 ... 6 mm) |
| Temperaturdrift | ± 2 % (Full Scale; S = 0 ... 4 mm) ± 5 % (Full Scale; S = 0 ... 6 mm) |
| Elektrische Daten | |
| Ansprechzeit (Werkskennlinie) | < 1 ms |
| Betriebsspannungsbereich +Vs | 12 ... 36 VDC |
| Stromaufnahme max. (ohne Last) | 15 mA |
| Ausgangsschaltung | Spannungsausgang |
| Ausgangssignal | 0 ... 10 VDC |
| Lastwiderstand | > 4000 Ohm |
| kurzschlussfest | ja |
| verpolungsfest | ja |
| Mechanische Daten | |
| Bauform | zylindrisch mit Gewinde |
| Gehäusematerial | Messing vernickelt |
| Baugrösse | 12 mm |
| Gehäuselänge | 60 mm |
| Anschlussart | Stecker M12 |
| Anzugsdrehmoment max. | 15 Nm (A: 10 Nm) |
| Umgebungsbedingungen | |
| Arbeitstemperatur | -25 ... +75 °C (Vs = 12 ... 30 VDC) -25 ... +60 °C (Vs = 12 ... 36 VDC) |
| Schutzart | IP 67 |
