Mold Parts

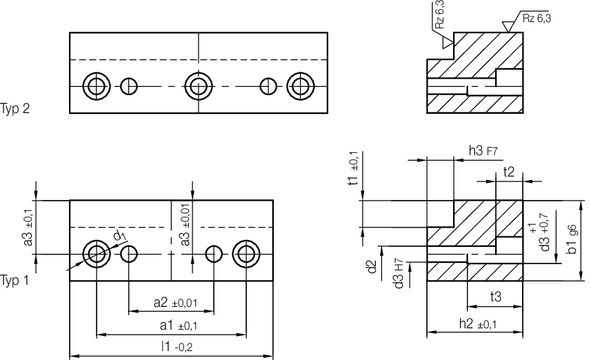

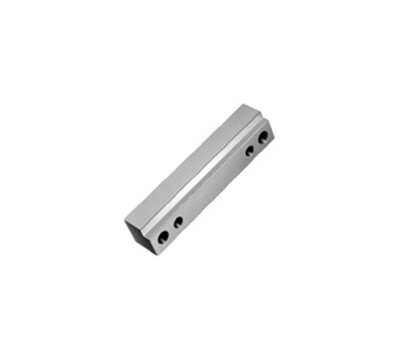

Guide strip
| Typ | h3 | h2 | t3 | t2 | t1 | a3 | a2 | a1 | d3 | d2 | d1 | b1 | h1 | l1 | Product |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 4 | 11 | 3,5 | 5,7 | 5 | 9,5 | 14 | 34 | 5 | 5,5 | 10 | 16 | 12 | 50 |
Z185/16x12x50
|
| 1 | 4 | 11 | 3,5 | 5,7 | 5 | 9,5 | 35 | 55 | 5 | 5,5 | 10 | 16 | 12 | 71 |
Z185/16x12x71
|
| 2 | 4 | 11 | 3,5 | 5,7 | 5 | 9,5 | 54 | 74 | 5 | 5,5 | 10 | 16 | 12 | 90 |
Z185/16x12x90
|
| 1 | 5 | 19 | 9,5 | 6,8 | 5 | 12 | 40 | 64 | 6 | 6,6 | 11 | 20 | 20 | 80 |
Z185/20x20x80
|
| 1 | 5 | 19 | 9,5 | 6,8 | 5 | 12 | 60 | 84 | 6 | 6,6 | 11 | 20 | 20 | 100 |
Z185/20x20x100
|
| 2 | 5 | 19 | 9,5 | 6,8 | 5 | 12 | 85 | 109 | 6 | 6,6 | 11 | 20 | 20 | 125 |
Z185/20x20x125
|
| 1 | 6 | 31 | 19 | 9 | 6 | 15,5 | 50 | 80 | 8 | 9 | 15 | 25 | 32 | 100 |
Z185/25x32x100
|
| 1 | 6 | 31 | 19 | 9 | 6 | 15,5 | 75 | 105 | 8 | 9 | 15 | 25 | 32 | 125 |
Z185/25x32x125
|
| 2 | 6 | 31 | 19 | 9 | 6 | 15,5 | 110 | 140 | 8 | 9 | 15 | 25 | 32 | 160 |
Z185/25x32x160
|
| 1 | 8 | 49 | 34 | 11 | 7 | 18 | 55 | 95 | 10 | 11 | 18 | 30 | 50 | 125 |
Z185/30x50x125
|
| 1 | 8 | 49 | 34 | 11 | 7 | 18 | 90 | 130 | 10 | 11 | 18 | 30 | 50 | 160 |
Z185/30x50x160
|
| 2 | 8 | 49 | 34 | 11 | 7 | 18 | 130 | 170 | 10 | 11 | 18 | 30 | 50 | 200 |
Z185/30x50x200
|
