Mold Parts

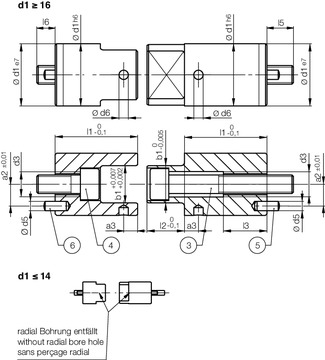

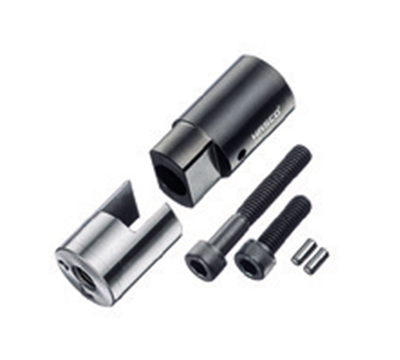

Locating unit, DLC
| n6 |
Pos6 |
n5 |
Pos5 |
n4 |
Pos4 |
n3 |
Pos3 |
Typ1 |
a3 |
a2 |
b1 |
l6 |
l5 |
l3 |
l2 |
l1 |
d6 |
d5 |
d3 |
| 1 |
Z25/2x6 |
1 |
Z25/2x6 |
1 |
Z31/2,5x12 |
1 |
Z31/2,5x16 |
2 |
- |
3,5 |
6,5 |
8,4 |
4,4 |
6 |
4 |
10,5 |
- |
2 |
M4 |
| 1 |
Z25/2x6 |
1 |
Z25/2x6 |
1 |
Z31/3x10 |
1 |
Z31/3x20 |
2 |
- |
4 |
7,5 |
5,5 |
7,5 |
6 |
4 |
12,5 |
- |
2 |
M4 |
| 1 |
Z25/2x6 |
1 |
Z25/2x6 |
1 |
Z31/3x10 |
1 |
Z31/3x25 |
2 |
- |
5 |
8,5 |
5,5 |
8,5 |
8 |
6 |
14,5 |
- |
2 |
M4 |
| 1 |
Z25/3x8 |
1 |
Z25/3x8 |
1 |
Z31/4x10 |
1 |
Z31/4x25 |
1 |
3,5 |
5 |
9 |
5,9 |
4,9 |
8 |
8 |
16,5 |
3 |
3 |
M5 |
| 1 |
Z25/3x8 |
1 |
Z25/3x8 |
1 |
Z31/6x14 |
1 |
Z31/6x40 |
1 |
4,5 |
7 |
12 |
7,9 |
5,9 |
14 |
12 |
26,5 |
3 |
3 |
M8 |
| 1 |
Z25/4x10 |
1 |
Z25/4x10 |
1 |
Z31/6x14 |
1 |
Z31/6x45 |
1 |
4,5 |
9 |
14 |
7,9 |
7,9 |
14 |
14 |
26,5 |
4 |
4 |
M8 |
| 1 |
Z25/4x10 |
1 |
Z25/4x10 |
1 |
Z31/8x20 |
1 |
Z31/8x55 |
1 |
4,5 |
10 |
16 |
13,1 |
12,1 |
18 |
16 |
35,5 |
4 |
4 |
M10 |
| 1 |
Z25/5x12 |
1 |
Z25/5x12 |
1 |
Z31/8x30 |
1 |
Z31/8x70 |
1 |
5,5 |
15 |
20 |
9,1 |
13,1 |
20 |
20 |
45,5 |
5 |
5 |
M10 |
