Mold Parts

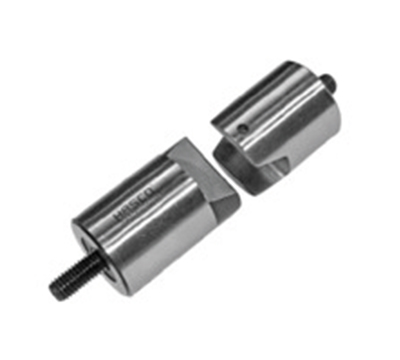

Locating unit, round

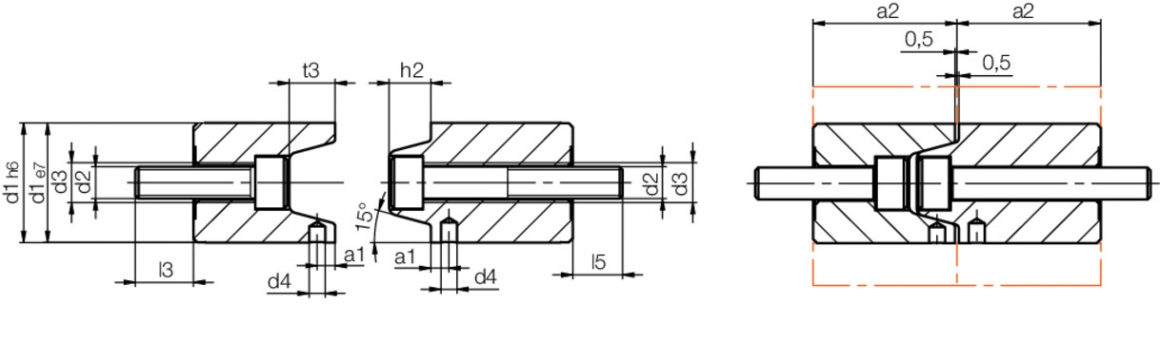

| h2 | t3 | a2 | a1 | l5 | l3 | d4 | d3 | d2 | d1 | Product |
|---|---|---|---|---|---|---|---|---|---|---|
| 10,5 | 11,5 | 36 | 4,5 | 12,5 | 14,5 | 4 | M10 | M8 | 30 |
Z061/30
|
| 14,5 | 15,5 | 46 | 5,5 | 13,5 | 13,5 | 5 | M10 | M8 | 42 |
Z061/42
|
| 17,5 | 18,5 | 56 | 7,5 | 19,5 | 18,5 | 6 | M12 | M10 | 54 |
Z061/54
|
| 27,5 | 28,5 | 76 | 7,5 | 21,5 | 27,5 | 8 | M16 | M14 | 80 |
Z061/80
|
