Energy Meter & Current Transformer

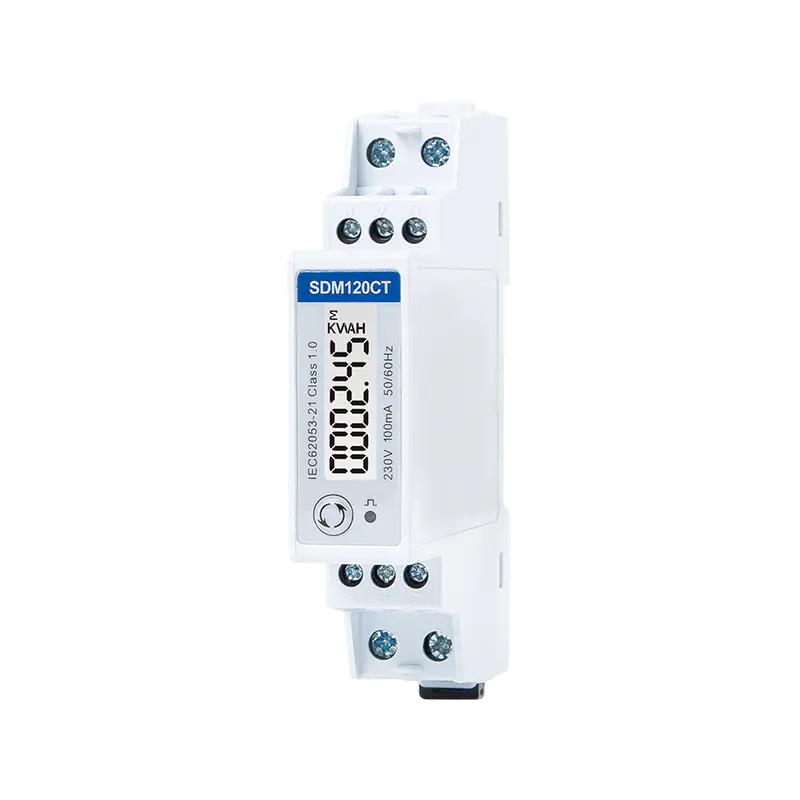

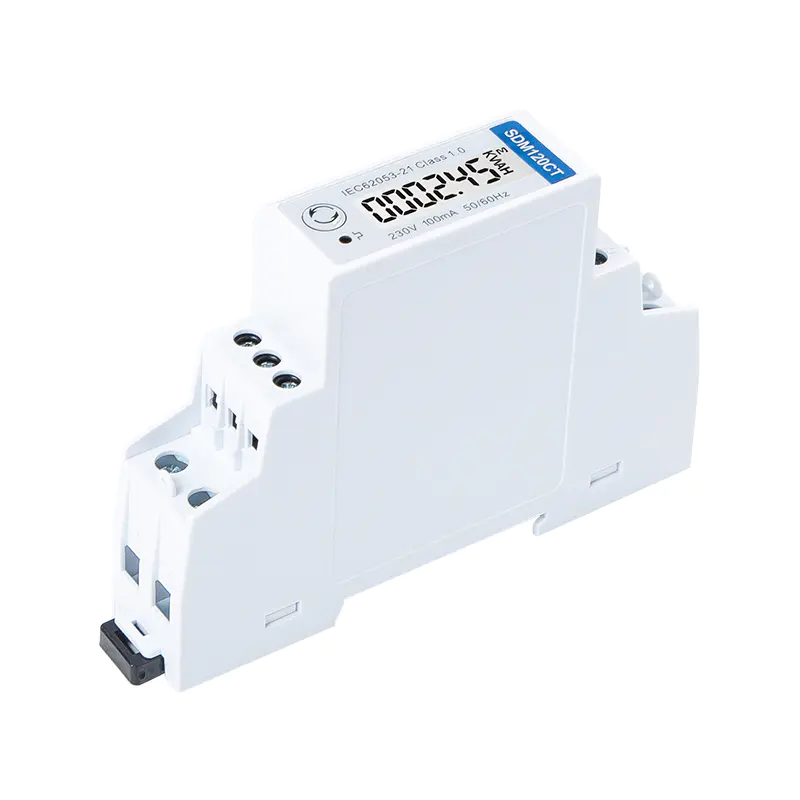

Single Phase Multi-function Energy Meter Eastron SDM120CT-MV
- Multi-measurement: kWh,W, V, A, PF, Hz, dmd,etc.
- LCD with backlit
- 2 Pulse Output +Modbus
- Bi-directional Measurement
- 40mA / 100mV/100mA CT operated
- 1 Module 18mm Width
- 1P2W
|
Input & Output |
|||
|
Input |
Current |
CT Primary |
1-9999A |
|
CT Secondary |
100mV/ 100mA/ 40mA |
||
|
Voltage |
Rated Voltage (Un) |
230V |
|
|
Operational Voltage |
80%~120% of Un |
||
|
Output |
2 Pulse Output + RS485 Modbus |
||
|
Modbus Communications |
|
|
Interface Standard and Protocol |
RS485 and MODBUS RTU |
|
Communication Address |
1~247 |
|
Transmission Distance |
1000m Maximum |
|
Baud Rate |
1200bps~9600bps |
|
Parity |
None (default), Odd, Even |
|
Stop Bits |
1 or 2 |
|
Response Time |
<100 mS |
